گیربکس اتوماتیک چگونه کار می کند؟

گیربکس اتوماتیک چیست؟

گیربکس اتوماتیک، یک سیستم انتقال قدرت چند سرعته در خودروها است که برای تغییر دنده در شرایط رانندگی عادی نیازی به دخالت راننده ندارد.

رایج‌ترین نوع جعبه‌دنده اتوماتیک، جعبه‌دنده هیدرولیکی است که از مجموعه‌ای از چرخ‌دنده‌های سیاره‌ای، کنترل‌های هیدرولیکی و مبدل گشتاور استفاده می‌کند.

انتقال خودکار اصطلاح دیگری است که برای توصیف انتقال با تعویض دنده خودکار، اتوماتیک یا فناوری دو پدال به کار می‌رود. دلیل این نامگذاری این است که در این سیستم، پدال کلاچ وجود ندارد و تعویض دنده به صورت خودکار انجام می‌شود.

این نوعی سیستم انتقال قدرت در خودرو است که می‌تواند به طور خودکار نسبت دنده‌ها را هنگام حرکت خودرو تغییر دهد و نیازی به تعویض دنده به صورت دستی نیست.

گیربکس اتوماتیک به ویژه در ترافیک‌های سنگین شهری که راننده خودروهای دنده‌ای مجبور به تعویض دنده به صورت مداوم است، بسیار کارآمد است.

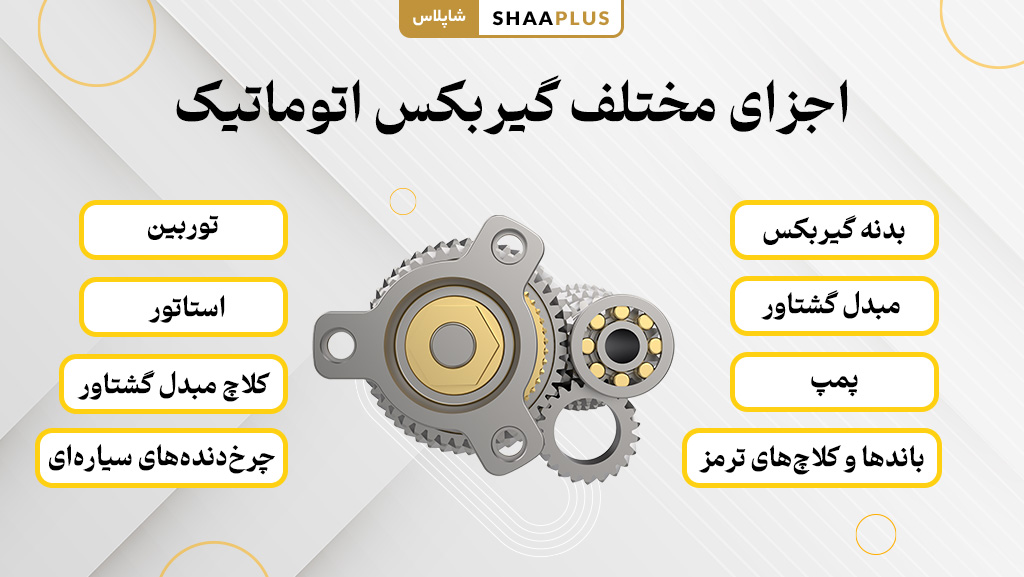

اجزای گیربکس اتوماتیک چگونه کار می کند؟

اجزای مختلف گیربکس اتوماتیک عبارتند از:

• پوسته گیربکس / بدنه گیربکس
• مبدل گشتاور
• پمپ
• توربین
• استاتور
• کلاچ مبدل گشتاور
• چرخ‌دنده‌های سیاره‌ای
• باندها و کلاچ‌های ترمز

مبدل گشتاور چگونه کار می‌کند؟

مبدل گشتاور بین موتور و گیربکس قرار دارد. شکل آن شبیه دونات است و در دهانه بزرگ محفظه زنگوله گیربکس قرار گرفته است. این قطعه دو عملکرد اصلی در رابطه با انتقال گشتاور دارد:

• قدرت موتور را به شفت ورودی گیربکس منتقل می‌کند
• گشتاور خروجی موتور را افزایش می‌دهد.

این دو عملکرد به لطف نیروی هیدرولیکی که توسط روغن انتقال قدرت داخل گیربکس تامین می‌شود، انجام می‌گردد.

کلاچ مبدل گشتاور چگونه کار می کند؟

برای جلوگیری از اتلاف انرژی، اغلب مبدل‌های گشتاور مدرن به کلاچ مبدل گشتاور متصل به توربین مجهز هستند.

زمانی که خودرو به سرعت مشخصی (معمولاً ۷۲ تا ۸۰ کیلومتر بر ساعت) می‌رسد، کلاچ مبدل گشتاور درگیر می‌شود. این عمل باعث می‌شود تا توربین با همان سرعتی که پمپ می‌چرخد، بچرخد. یک رایانه زمان درگیر شدن کلاچ مبدل گشتاور را کنترل می‌کند.

چرخ‌دنده‌های سیاره‌ای چگونه کار می کند؟

در گیربکس‌های اتوماتیک، نسبت دنده‌ها به طور خودکار افزایش یا کاهش می‌یابد. این عملکرد به لطف طراحی هوشمندانه سیستم دنده‌های سیاره‌ای امکان‌پذیر شده است.

یک چرخ‌دنده سیاره‌ای از سه جزء تشکیل شده است:

• چرخ‌دنده خورشیدی. در مرکز مجموعه چرخ‌دنده‌های سیاره‌ای قرار دارد.
• سه یا چهار دنده کوچک‌تر اطراف دنده خورشیدی قرار گرفته و به طور مداوم با آن درگیر هستند. دنده‌های سیاره‌ای بر روی حامل سوار شده و توسط آن پشتیبانی می‌شوند. هر یک از این دنده‌ها بر روی شفت جداگانه‌ای می‌چرخند که به حامل متصل است. دنده‌های سیاره‌ای نه تنها می‌چرخند، بلکه به دور دنده خورشیدی نیز گردش می‌کنند.
• چرخ‌دنده حلقوی چرخ‌دنده حلقوی بیرونی‌ترین چرخ‌دنده است و دندانه‌های آن در قسمت داخلی قرار دارند. این چرخ‌دنده کل مجموعه چرخ‌دنده‌ها را احاطه کرده و دندانه‌های آن به طور مداوم با دندانه‌های چرخ‌دنده‌های سیار درگیر هستند.

باندهای ترمز چگونه کار می کند؟

بندهای ترمز از فلزی ساخته شده‌اند که با مواد آلی اصطکاکی پوشانده شده است. این بندها قابل سفت و شل شدن هستند تا چرخ‌دنده حلقه‌ای یا خورشیدی را ثابت نگه دارند یا اجازه چرخش به آن‌ها دهند. سفت یا شل شدن بندهای ترمز توسط یک سیستم هیدرولیکی کنترل می‌شود.

پمپ روغن چگونه کار می کند؟

پمپ ظاهری شبیه به یک فن دارد. تعدادی پره از مرکز آن گسترش یافته است. پمپ به‌طور مستقیم بر روی محفظه مبدل گشتاور نصب شده است که خود به طور مستقیم به فلایویل موتور پیچ شده است.

در نتیجه پمپ با همان سرعتی که میل لنگ موتور می‌چرخد، می‌چرخد. این پمپ، روغن انتقال قدرت را از مرکز به سمت بیرون پمپ می‌کند.

گیربکس اتوماتیک چگونه کار می کند؟

رایج‌ترین نوع جعبه‌دنده خودکار از نیروی هیدرولیکی برای تغییر دنده‌ها استفاده می‌کند. این دستگاه ترکیبی از یک مبدل گشتاور یا کلاچ سیال و مجموعه‌ دنده‌هایی است که محدوده دنده مورد نظر را برای خودرو فراهم می‌کند. مبدل گشتاور موتور را به جعبه‌دنده متصل کرده و نیرو را با استفاده از سیال هیدرولیکی به دنده‌ها منتقل می‌کند.

این دستگاه جایگزین کلاچ اصطکاکی دستی شده و به خودرو اجازه می‌دهد بدون خاموش شدن موتور متوقف شود. هنگامی که موتور نیرو را به پمپ مبدل گشتاور منتقل می‌کند، پمپ این نیرو را به روغن انتقال تبدیل می‌کند که توربین مبدل گشتاور را به حرکت درمی‌آورد.

این دستگاه قدرت سیال را افزایش داده و نیروی بیشتری را به توربین منتقل می‌کند و یک حرکت چرخشی گردابی ایجاد می‌کند که توربین و شفت مرکزی متصل به آن را می‌چرخاند. نیروی تولید شده توسط این چرخش سپس از شفت به اولین مجموعه دنده سیاره‌ای در جعبه‌دنده انتقال داده می‌شود.

این نوع جعبه‌دنده دارای سیستمی به نام کنترل هیدرولیکی است. روغن جعبه‌دنده توسط یک پمپ روغن تحت فشار قرار می‌گیرد که می‌تواند سرعت را بر اساس سرعت خودرو، تعداد چرخش لاستیک‌ها در دقیقه و عوامل دیگر تغییر دهد.

پمپ دنده‌ای بین مجموعه دنده سیاره‌ای و مبدل گشتاور قرار دارد، جایی که روغن جعبه‌دنده را از مخزن روغن می‌کشد و آن را تحت فشار قرار می‌دهد. ورودی پمپ مستقیماً به محفظه مبدل گشتاور متصل است که به فلکس‌پلیت موتور وصل می‌شود.

اگر موتور روشن نباشد، جعبه‌دنده فشار روغن لازم برای عملکرد را ندارد و به همین دلیل خودرو نمی‌تواند حرکت کند.

مجموعه دنده سیاره‌ای یک سیستم مکانیکی است که در آن دنده‌ها با استفاده از تسمه‌ها و کلاچ‌ها به هم متصل می‌شوند. زمانی که راننده دنده را تغییر می‌دهد، تسمه‌ها یک دنده را ثابت نگه می‌دارند در حالی که دنده دیگری می‌چرخد تا گشتاور را از موتور منتقل کرده و دنده را افزایش یا کاهش دهد.

دنده‌های مختلف در این سیستم گاهی به نام‌های دنده خورشیدی، دنده حلقه‌ای و دنده سیاره‌ای شناخته می‌شوند. چیدمان این دنده‌ها تعیین می‌کند که هنگام تغییر از یک دنده به دنده دیگر و انتقال نیرو به سیستم حرکت خودرو، چه میزان نیرو منتقل شود.

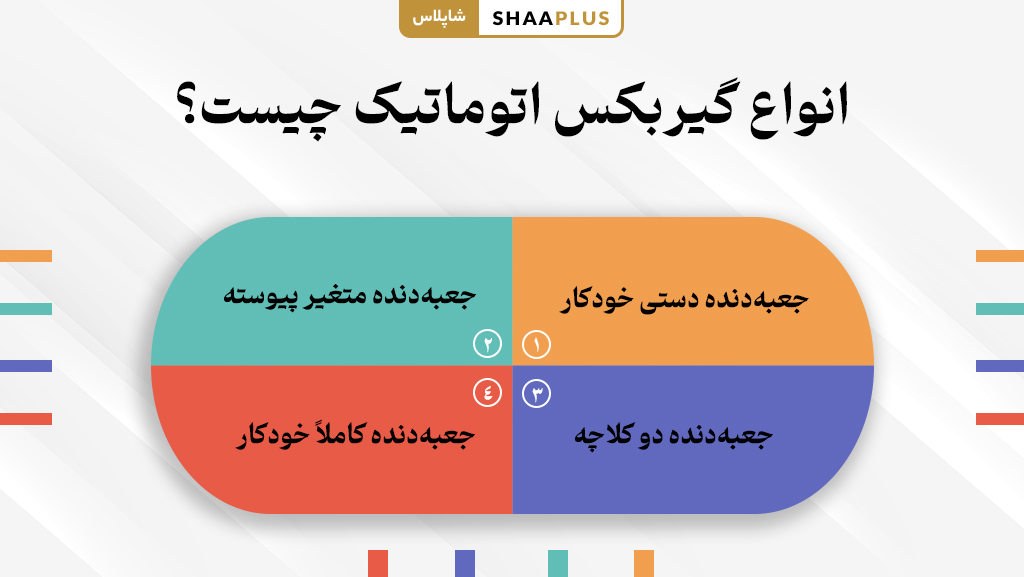

انواع گیربکس اتوماتیک چیست؟

• جعبه‌دنده دستی خودکار (AMT – Automated Manual Transmission)
• جعبه‌دنده متغیر پیوسته (CVT – Continuously Variable Transmission)
• جعبه‌دنده دو کلاچه (DCT – Dual-Clutch Transmission)
• جعبه‌دنده کاملاً خودکار (Fully-Automatic Transmission)

جعبه‌دنده دستی خودکار (AMT)

جعبه‌دنده دستی خودکار (AMT) یا جعبه‌دنده نیمه‌خودکار در واقع یک جعبه‌دنده خودکار کامل یا بدون کلاچ نیست، بلکه یک جعبه‌دنده دستی است که فرآیند تعویض دنده را بدون نیاز به فشردن کلاچ آسان می‌کند.

مکانیزم این نوع جعبه‌دنده شامل دو بخش اصلی است: یک سیستم عملگر هیدرولیکی و یک واحد کنترل الکترونیکی که در هنگام تعویض دنده، کلاچ را درگیر و آزاد می‌کند.

به طور کلی، این یک کیت است که می‌توان آن را به هر جعبه‌دنده دستی معمولی اضافه کرد و به همین دلیل یک راه‌حل مقرون‌به‌صرفه برای خودروسازان محسوب می‌شود.

جعبه‌دنده متغیر پیوسته (CVT)

گیربکس متغیر پیوسته (CVT) منحصربه‌فردترین نوع گیربکس بدون کلاچ در مقایسه با موارد ذکرشده قبلی است. البته دقت کنید که نمی‌گویم بهترین است، بلکه فقط منحصربه‌فردترین است.

این را می‌گویم زیرا در حالی که سایر جعبه‌دنده‌ها تعداد مشخصی دنده دارند که برای افزایش سرعت باید به دنده بالاتر تغییر کنند، یک واحد CVT اصلاً دنده‌هایی از این نوع ندارد.

به طور معمول، تعداد دنده‌ها در یک سیستم گیربکس، که به آن سرعت نیز گفته می‌شود، شامل تعداد محدودی نسبت دنده است که بین دنده‌ها توزیع شده است. بنابراین، برای افزایش سرعت باید از یک نقطه خاص عبور کرده و به دنده بالاتر بروید.

اما گیربکس CVT یک ویژگی خاص دارد؛ دنده‌ای متغیر که در تمامی شرایط رانندگی قابل استفاده است و می‌تواند به راحتی در یک بازه پیوسته از نسبت‌های دنده مؤثر تغییر کند.

این ویژگی به شما امکان می‌دهد سرعت موتور یا دور در دقیقه (RPM) را بر اساس میزان فشار بر پدال گاز کنترل کنید تا شتاب بگیرید یا سرعت را کاهش دهید. گیربکس CVT بیشتر در وسایل نقلیه دوچرخ، به‌ویژه اسکوترها، استفاده می‌شود، جایی که شتاب و ترمزگیری اهمیت زیادی دارند. برخی خودروها نیز به پدال‌های شیفتر مجهز هستند تا کار را برای رانندگان ساده‌تر کنند.

جعبه‌دنده دو کلاچه (DCT)

گیربکس دوکلاچه (DCT) بر اصولی مشابه گیربکس دستی اتوماتیک (AMT) عمل می‌کند، اما همان‌طور که از نامش پیداست، گیربکس DCT به جای یک کلاچ، از دو کلاچ استفاده می‌کند. یکی برای دنده‌های فرد و دیگری برای دنده‌های زوج، که این ویژگی آن را نسبت به AMT کارآمدتر می‌کند.

به زبان ساده، گیربکس دوکلاچه (DCT) شبیه به دو گیربکس دستی است که در یک مجموعه قرار گرفته‌اند. عملکرد آن به این صورت است: یک کلاچ درگیر دنده فرد است، در حالی که کامپیوتر محاسبه می‌کند که دنده زوج بعدی که نیاز دارید کدام است. کلاچ دوم آماده است تا آن دنده را درگیر کند و به سادگی در زمان مناسب کلاچ‌ها را جابه‌جا می‌کند.

مانند هر گیربکس اتوماتیک استاندارد، واحد DCT نیز دارای یک انتخابگر ساده برای حالت‌های P (پارک)، R (دنده عقب)، N (خنثی) و D (حرکت) است و پدال کلاچ ندارد. این گیربکس به‌صورت خودکار دنده‌ها را تعویض می‌کند یا می‌توان آن را به‌صورت دستی با استفاده از شیفتر پدالی یا یک شیار جداگانه روی گیربکس کنترل کرد.

جعبه‌دنده کاملاً خودکار

همان‌طور که از نامش پیداست، گیربکس اتوماتیک یک سیستم کاملاً خودکار است که می‌تواند در حین رانندگی نسبت دنده‌ها را تغییر دهد و راننده را از تعویض دستی دنده بی‌نیاز می‌کند.

گیربکس اتوماتیک از سه بخش اصلی تشکیل شده است: کلاچ سیال یا هیدرولیکی، مجموعه دنده‌های سیاره‌ای و سیستم کنترل هیدرولیکی.

کلاچ سیال یا هیدرولیکی عملکردی مشابه کلاچ در گیربکس دستی دارد و با قفل کردن و آزاد کردن سیستم دنده سیاره‌ای، دنده را تغییر می‌دهد. مبدل گشتاور (تورک کانورتر) یک کلاچ هیدرولیکی یا اتصال سیال معروف است که در بسیاری از خودروهای مجهز به موتورهای قدرتمند استفاده می‌شود.

دومین بخش مهم در یک گیربکس اتوماتیک، مجموعه دنده سیاره‌ای است. این سیستم نسبت‌های مختلف دنده را فراهم می‌کند و سرعت شفت خروجی را بر اساس اینکه کدام دنده‌های سیاره‌ای قفل شده باشند، تغییر می‌دهد.

سومین بخش مهم در یک گیربکس اتوماتیک، سیستم کنترل هیدرولیکی است که شباهت زیادی به اتصال سیال دارد. این سیستم معمولاً یک پمپ دنده‌ای است که بین مبدل گشتاور و مجموعه دنده سیاره‌ای نصب شده و وظیفه کنترل کلاچ‌ها و تسمه‌های مختلف را بر عهده دارد. این کلاچ‌ها و تسمه‌ها سرعت شفت خروجی را بر اساس شرایط رانندگی خودرو تنظیم می‌کنند.

مزایای گیربکس اتوماتیک

راحتی رانندگی: یکی از بهترین مزایای رانندگی با خودروی اتوماتیک، راحتی و سهولتی است که ارائه می‌دهد. این راحتی به لطف حذف پدال کلاچ و عدم نیاز به تعویض دستی دنده امکان‌پذیر شده است.

مصرف سوخت مناسب: مصرف سوخت همواره یکی از دغدغه‌های اصلی افرادی بوده است که به خرید خودروهای اتوماتیک فکر می‌کنند. با این حال، فناوری‌های پیشرفته در گیربکس‌های اتوماتیک مدرن باعث بهبود بهره‌وری سوخت و کاهش مصرف آن شده‌اند.

طراحی شده برای تطبیق‌پذیری و عملکرد عالی: گیربکس اتوماتیک نسبت به ورودی‌های راننده بسیار پاسخگو است و توان کافی برای ارائه شتاب سریع و عملکرد رانندگی قوی دارد. علاوه بر این، قابلیت نگه‌داری خودرو در شیب (Hill Hold) نیز وجود دارد که از عقب رفتن خودرو در هنگام رانندگی در سربالایی جلوگیری می‌کند.

• ارزش فروش مجدد بالاتر
• دسترسی گسترده
• عملکرد مناسب در ترافیک متوقف و حرکت
• مناسب برای مبتدیان

معایب گیربکس اتوماتیک

در مقایسه با گیربکس دستی، معایبی همچون اشغال فضای بیشتر و وزن بالاتر وجود دارد. در مقایسه با گیربکس اتوماتیک مجهز به مبدل گشتاور، راحتی کمتر در هنگام شروع حرکت و سایش بیشتر قطعات، از مهم‌ترین معایب این نوع گیربکس به شمار می‌روند.

• قیمت خرید بالاتر نسبت به خودروهای دستی
• هزینه‌های تعمیر بالاتر
• مصرف سوخت بالاتر نسبت به خودروهای دست

سخن پایانی

گیربکس‌های اتوماتیک با استفاده از ترکیبی پیچیده از هیدرولیک، الکترونیک و مکانیک، نیروی موتور را به چرخ‌ها منتقل می‌کنند تا خودرو با راندمان بالا حرکت کند.

این سیستم شامل مبدل گشتاور (تورک کانورتر)، چرخ‌دنده‌های سیاره‌ای، کلاچ‌ها و باندها است که با هماهنگی دقیق توسط واحد کنترل الکترونیکی (ECU) عمل می‌کنند.

واحد کنترل با تحلیل داده‌های حسگرهای مختلف، به طور هوشمند وضعیت دنده را بر اساس سرعت خودرو، فشار پدال گاز و شرایط رانندگی تنظیم می‌کند.

در نتیجه، گیربکس‌های اتوماتیک به لطف این هماهنگی، ترکیبی از راندمان سوخت، راحتی و دوام را ارائه می‌دهند که کمتر سیستمی در صنعت خودروسازی قادر به رقابت با آن است.

چقدر با عملکرد گیربکس‌های اتوماتیک آشنا هستید؟ کدام ویژگی گیربکس اتوماتیک برای شما از اهمیت بیشتری برخوردار است؟ منتظر نظرات شما در بخش کامنت ها هستیم.

سوالات متداول

آیا گیربکس اتوماتیک کاملاً وابسته به سیستم الکترونیکی است؟

خیر عملکرد گیربکس اتوماتیک بر پایه ترکیبی از مکانیک، هیدرولیک و الکترونیک است. هرچند واحد کنترل الکترونیکی (ECU) بخش مهمی از تصمیم‌گیری را انجام می‌دهد، اما اجزای مکانیکی و هیدرولیکی نیز به همان اندازه نقش اساسی دارند.

آیا گیربکس اتوماتیک نیاز به تنظیمات دوره‌ای دارد؟

بله بررسی دوره‌ای سطح و کیفیت روغن گیربکس، تنظیم فشار هیدرولیک و به‌روزرسانی نرم‌افزار ECU برای عملکرد بهینه ضروری است.

چرا برخی گیربکس‌های اتوماتیک با تاخیر تعویض دنده مواجه می‌شوند؟

این موضوع معمولاً ناشی از خرابی یا کثیف شدن روغن گیربکس، مشکل در حسگرها یا عملکرد ضعیف واحد کنترل الکترونیکی است که در هماهنگی اجزای داخلی اختلال ایجاد می‌کند.

چه نقشی دنده‌های سیاره‌ای در عملکرد گیربکس دارند؟

دنده‌های سیاره‌ای امکان ایجاد نسبت‌های متنوع انتقال نیرو را در یک فضای کوچک فراهم می‌کنند و با ترکیب مکانیکی خاص خود، تغییر دنده‌ها را با دقت بالا انجام می‌دهند.

آیا رانندگی در شیب‌های تند می‌تواند به گیربکس اتوماتیک آسیب بزند؟

رانندگی در شیب تند می‌تواند فشار بیشتری به گیربکس وارد کند، اما استفاده از حالت دنده کمکی (مانند L یا 2) در این شرایط، فشار را کاهش می‌دهد و از آسیب جلوگیری می‌کند.

چگونه گیربکس اتوماتیک وضعیت مناسب دنده را انتخاب می‌کند؟

ECU با جمع‌آوری داده‌هایی مانند سرعت خودرو، فشار پدال گاز، و حتی دمای موتور، به طور مداوم وضعیت بهینه دنده را محاسبه و اعمال می‌کند.

آیا همه گیربکس‌های اتوماتیک از یک نوع روغن استفاده می‌کنند؟

خیر نوع روغن مورد نیاز بر اساس طراحی و نیازهای خاص هر گیربکس متفاوت است و استفاده از روغن نامناسب می‌تواند منجر به کاهش عمر سیستم شود.

چگونه دمای بالای گیربکس بر عملکرد آن تأثیر می‌گذارد؟

دمای بالا باعث کاهش ویسکوزیته روغن گیربکس می‌شود که می‌تواند به کاهش روانکاری، افزایش سایش قطعات و حتی خرابی سیستم منجر شود.

آیا گیربکس اتوماتیک می‌تواند خود را با سبک رانندگی کاربر تطبیق دهد؟

بله بسیاری از گیربکس‌های مدرن دارای سیستم یادگیری تطبیقی هستند که بر اساس سبک رانندگی کاربر، مانند شتاب‌گیری یا ترمزهای ناگهانی، الگوی تعویض دنده را تغییر می‌دهند.
