نحوه تنظیم فرمان خودرو + دلایل لرزش فرمان

فرمان خودرو چیست؟

فرمان یا چرخ هدایت نوعی کنترل کننده جهت حرکت در وسایل نقلیه است. فرمان در اکثر وسایل نقلیه زمینی مدرن از جمله تمام خودروهای تولید انبوه، اتوبوس‌ها، کامیون‌های سبک و سنگین و تراکتورها استفاده می‌شود.

چرخ فرمان بخشی از سیستم فرمان است که توسط راننده کنترل می‌شود. سایر اجزای سیستم فرمان به این ورودی‌های راننده پاسخ می‌دهند.

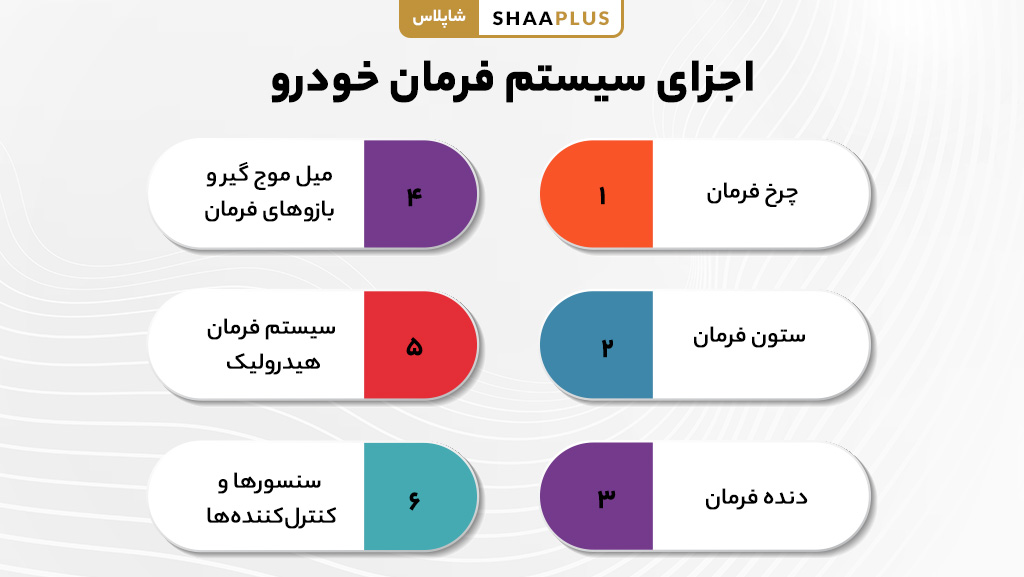

اجزای سیستم فرمان خودرو

1- چرخ فرمان

چرخ فرمان اصلی‌ترین رابط بین راننده و خودرو است که جهت حرکت خودرو را کنترل می‌کند. چرخ فرمان به ستون فرمان متصل است و فرمان‌های راننده را به سیستم فرمان منتقل می‌کند.

2- ستون فرمان

ستون فرمان یک محور است که فرمان خودرو را به جعبه فرمان متصل می‌کند. این محور حرکت چرخشی فرمان را به جعبه فرمان منتقل کرده و در نتیجه باعث چرخش چرخ‌های خودرو می‌شود.

3- دنده فرمان

قطعه هدایت (یا فرمان) وسیله‌ای مکانیکی است که حرکت دورانی ستون فرمان را به حرکت خطی تبدیل می‌کند تا چرخ‌ها بچرخند. انواع رایج آن عبارتند از:

• دنده شانه‌ای: یک چرخ‌دنده کوچک (پینیون) که روی ستون فرمان قرار دارد با یک شانه دندانه‌دار درگیر می‌شود. این مکانیزم، حرکت دورانی فرمان را به حرکت خطی تبدیل می‌کند.
• چرخ‌دنده ساچمه‌ای بازگشتی: از یک چرخ‌دنده دایره‌ای و ساچمه‌های بلبرینگی برای تبدیل حرکت دورانی به حرکت خطی استفاده می‌شود.

4- میل موج گیر و بازوهای فرمان

میل‌های فرمان به جعبه فرمان متصل هستند و حرکت خطی را به بازوهای فرمان منتقل می‌کنند. بازوهای فرمان نیز به چرخ‌ها متصل هستند. این مکانیزم باعث می‌شود چرخ‌ها بچرخند و جهت خودرو تغییر کند.

5- سیستم فرمان هیدرولیک یا سیستم فرمان برقی

اکثر خودروهای مدرن به سیستم فرمان برقی یا هیدرولیکی مجهز هستند که با کمک نیروی برق یا فشار روغن، نیروی لازم برای چرخاندن چرخ‌ها را کاهش می‌دهد. این امر باعث بهبود چابکی خودرو و افزایش راحتی راننده می‌شود.

6- سنسورها و کنترل‌کننده‌ها

در سیستم‌های فرمان برقی، حسگرها موقعیت فرمان را تشخیص می‌دهند و یک کنترل‌کننده، چرخ دنده فرمان یا موتورهای هر چرخ را فعال می‌کند. این کار باعث حذف ارتباط مکانیکی بین فرمان و چرخ‌ها می‌شود.

انواع سیستم فرمان خودرو

1- سیستم فرمان رَک و پینیون

این سیستم از یک مکانیزم رَک و پینیون برای تبدیل حرکت دورانی فرمان به حرکت خطی استفاده می‌کند. این حرکت خطی باعث چرخش چرخ‌ها و تغییر جهت خودرو می‌شود.

2- سیستم فرمان توپی برگردان

این سیستم از یک میله رزوه شده و ساچمه‌هایی استفاده می‌کند که در یک مسیر دایره‌ای حرکت می‌کنند تا فرمان راننده را به چرخ‌ها منتقل کنند. این سیستم به‌طور معمول در خودروهای قدیمی و کامیون‌های سنگین یافت می‌شود.

3- سیستم فرمان برقی (EPS)

سیستمی است که از یک موتور برقی برای کمک به چرخاندن فرمان استفاده می‌کند. مقدار کمکی که این سیستم ارائه می‌دهد، بر اساس شرایط رانندگی و سرعت خودرو تغییر می‌کند.

4- سیستم فرمان هیدرولیک

سیستمی است که از فشار روغن برای کمک به چرخاندن فرمان استفاده می‌کند. این سیستم معمولاً در خودروهای قدیمی‌تر و برخی از کامیون‌های مدرن یافت می‌شود.

5- سیستم فرمان مستقیم تطبیقی

این سیستم از عملگرهای الکترونیکی برای کنترل مستقیم ورودی‌های فرمان استفاده می‌کند، بدون نیاز به اتصالات مکانیکی. این امر کنترل دقیق و احساس فرمان قابل تنظیم را فراهم می‌کند.

میزان فرمان خودرو چیست؟

میزان بودن فرمان یکی از اصول کلیدی در رانندگی ایمن به شمار می‌رود و به صورت زیر تعریف می‌شود:

فاصله بین لبه‌های جلویی و عقبی چرخ‌های جلو نشان‌دهنده میزان فرمان است.

اگر این فاصله در قسمت جلو و عقب چرخ‌ها یکسان نباشد، فرمان از تنظیم خارج شده و نیاز به تنظیم مجدد دارد. این میزان بسته به دستورالعمل شرکت‌های تولیدکننده خودرو متفاوت است و معمولاً در محدوده ۳ تا ۸ میلی‌متر قرار می‌گیرد.

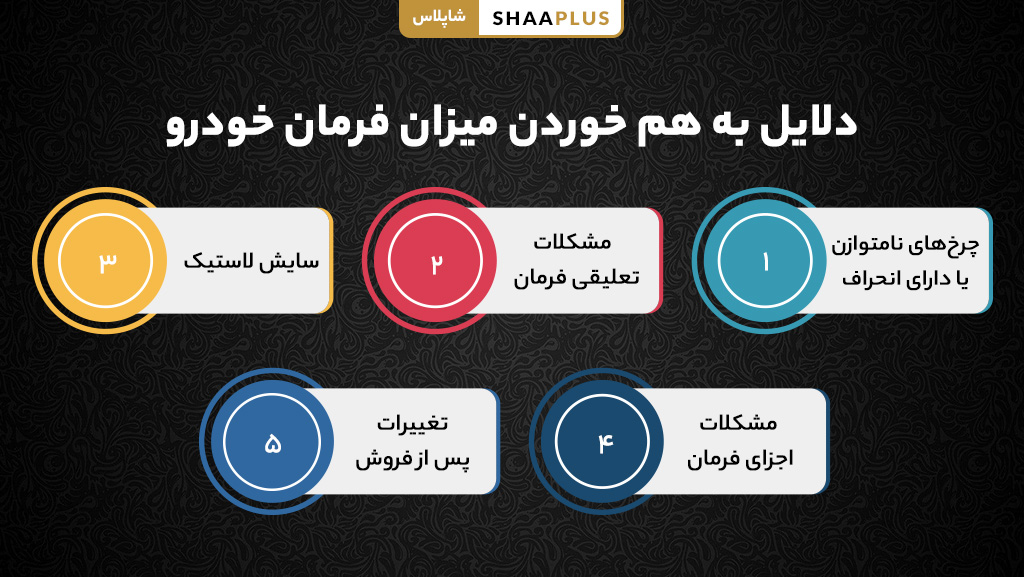

دلایل به هم خوردن میزان فرمان خودرو

1- چرخ‌های نامتوازن یا دارای انحراف

احتمالاً دلیل کج شدن فرمان خودرو این است که چرخ‌های خودرو از تنظیم خارج شده‌اند. با گذشت زمان و رانندگی روزانه، برخورد با دست‌اندازها، جدول‌ها یا چاله‌ها می‌تواند باعث تغییر موقعیت چرخ‌ها از حالت صحیح خود شود.

هنگامی که چرخ‌های خودرو شما هم‌راستا نباشند، فرمان خودرو برای جبران این عدم تراز، حتی هنگام حرکت مستقیم، به یک سمت متمایل می‌شود.

2- مشکلات تعلیقی فرمان

اگر قطعات سیستم تعلیق خودروی شما (مانند بازوهای کنترل، بوش‌ها یا مفصل‌های توپی) آسیب دیده یا فرسوده باشند، می‌تواند منجر به سایش نامتعادل لاستیک‌ها و کج شدن فرمان شود.

سیستم تعلیق نقش بسیار مهمی در حفظ پایداری خودرو و اطمینان از تراز صحیح چرخ‌ها ایفا می‌کند.

3- سایش لاستیک

ساییدگی نامتقارن لاستیک‌ها می‌تواند باعث کج شدن فرمان شود. اگر یک یا چند لاستیک شما به طور نامتقارن ساییده شده باشد، تعادل خودرو را بر هم می‌زند و فرمان را کج می‌کند. این اغلب نشانه‌ای است که نشان می‌دهد خودروی شما برای مدتی تنظیم نشده است.

4- مشکلات اجزای فرمان

سیستم فرماندهی خودرو شما از چندین بخش تشکیل شده است که میله‌های فرمان و جعبه فرمان از جمله آن‌ها هستند. در صورتی که هر یک از این قطعات فرسوده، آسیب دیده یا شل شوند، می‌توانند باعث کج شدن فرمان شوند.

مشکلات مربوط به اجزای فرمان خودرو می‌توانند بر توانایی شما در کنترل مناسب خودرو تأثیر بگذارند و باید به سرعت برطرف شوند.

5- تغییرات پس از فروش

در صورتی که اخیراً ارتفاع خودروی شما افزایش یا کاهش یافته باشد یا تغییرات دیگری در آن ایجاد شده باشد، این تغییرات ممکن است بر تنظیم چرخ‌های خودرو تأثیر گذاشته و باعث کج شدن فرمان شوند.

پس از هر تغییر اساسی در سیستم تعلیق یا چرخ‌های خودرو، ضروری است که تنظیم هندسی خودرو انجام شود تا اطمینان حاصل شود که همه چیز به درستی بالانس شده است.

نحوه تنظیم میزان فرمان

برای تنظیم فرمان از دستگاه‌هایی استفاده می‌شود که با پیشرفت فناوری بهبود یافته و تکامل یافته‌اند. جدیدترین نسل این دستگاه‌ها، سیستم‌های 8 سنسوره وایرلس سه‌بعدی هستند که دقت بالایی در اندازه‌گیری و تنظیم ارائه می‌دهند.

دستگاه‌های نسل‌های قبلی شامل سیستم‌های 4 سنسوره وایرلس سه‌بعدی، دو سنسور الکترونیکی و دستگاه‌های نابلودار پروژکتوری بوده‌اند.

1- علت به هم خوردن تنظیم فرمان

یکی از مهم‌ترین عوامل در تنظیم فرمان، دهانه چرخ (Toe) است. این پارامتر زاویه بین چرخ‌ها و محور واصل بین چرخ‌های جلو و عقب را اندازه‌گیری می‌کند. دهانه چرخ می‌تواند به دو صورت زیر باشد:

• Toe In (دهانه داخلی): زاویه چرخ‌ها به سمت داخل خودرو متمایل است (Positive Toe).
• Toe Out (دهانه خارجی): زاویه چرخ‌ها به سمت خارج خودرو متمایل است (Negative Toe).

پارامتر بعدی، زاویه سر چرخ (Camber) است. این زاویه بیانگر انحراف چرخ از محور عمودی خودرو در نمای جلو یا عقب است و به دو صورت زیر تعریف می‌شود:

• سر چرخ مثبت: چرخ به سمت بیرون متمایل است.
• سر چرخ منفی: چرخ به سمت داخل متمایل است.

همچنین، زاویه Caster که موقعیت جلو و عقب بودن چرخ‌ها را نسبت به محور فرمان مشخص می‌کند، از دیگر عوامل مهم در تنظیم فرمان است. این زاویه نیز می‌تواند مثبت یا منفی باشد.

2- تنظیم غربیلک فرمان

تنظیم دقیق غربیلک فرمان، نقشی اساسی در کنترل و عملکرد فرمان ایفا می‌کند. در فرآیند تنظیم، توجه به این بخش از اهمیت بالایی برخوردار است و باید با نهایت دقت انجام شود.

3- عملکرد دستگاه تنظیم فرمان

دستگاه‌های تنظیم فرمان با استفاده از سنسورهای پیشرفته، داده‌های لازم را از خودرو جمع‌آوری می‌کنند. سپس با تحلیل این داده‌ها، تنظیمات پیشنهادی را به کاربر ارائه می‌دهند. پس از اعمال تنظیمات موردنظر، اندازه‌گیری‌ها مجدداً انجام می‌شود تا اطمینان حاصل شود که خودرو در بهترین وضعیت تنظیم فرمان قرار دارد.

سخن پایانی

تنظیم فرمان خودرو نه‌تنها به بهبود کنترل و پایداری خودرو کمک می‌کند، بلکه تأثیر مستقیم بر ایمنی، عمر مفید لاستیک‌ها و مصرف سوخت دارد.

در دنیای امروز که سیستم‌های پیشرفته سنسور محور جایگزین روش‌های سنتی شده‌اند، تنظیم دقیق پارامترهایی مانند زاویه Toe، Camber و Caster، بهینه‌سازی عملکرد دینامیکی خودرو را تضمین می‌کند. اهمیت این فرآیند زمانی آشکارتر می‌شود که بدانیم حتی انحرافات جزئی در تنظیم فرمان می‌تواند منجر به سایش نامتقارن لاستیک‌ها، افزایش بار مکانیکی بر اجزای تعلیق و کاهش کارایی سیستم‌های ایمنی پیشرفته نظیر ABS و ESP شود.

بنابراین تنظیم فرمان یک ضرورت فنی و راهبردی در نگهداری خودروهای مدرن است که نیازمند تخصص و تجهیزات پیشرفته است.

به نظر شما تنظیم دقیق فرمان خودرو تا چه اندازه بر ایمنی رانندگی تأثیر دارد؟ به نظر شما، استفاده از دستگاه‌های پیشرفته (مانند سیستم‌های سنسورمحور) چقدر در بهبود کیفیت تنظیم فرمان مؤثر است؟ منتظر نظرات شما در بخش کامنت ها هستیم.

سوالات متداول

آیا تنظیم فرمان فقط برای خودروهایی با مشکل انحراف ضروری است؟

خیر، تنظیم فرمان حتی برای خودروهایی که ظاهراً مشکل انحراف ندارند نیز ضروری است، زیرا ممکن است عدم تطابق زوایای چرخ‌ها باعث سایش نامتقارن لاستیک‌ها و کاهش عمر آنها شود.

آیا تغییر سایز لاستیک تاثیری بر تنظیم فرمان دارد؟

بله تغییر سایز لاستیک یا رینگ می‌تواند تعادل زاویه‌ای چرخ‌ها را تغییر دهد و نیاز به تنظیم مجدد فرمان ایجاد کند تا پایداری خودرو حفظ شود.

چگونه سیستم‌های پیشرفته خودرو مانند ESP و ABS تحت تأثیر تنظیم نبودن فرمان قرار می‌گیرند؟

عدم تنظیم صحیح فرمان می‌تواند عملکرد این سیستم‌ها را مختل کند، زیرا آنها برای کارکرد صحیح نیاز به داده‌های دقیق از حسگرهای حرکتی و تعادلی دارند.

آیا ضربه‌های شدید به چرخ می‌تواند تنظیم فرمان را تغییر دهد؟

بله برخورد با چاله‌های عمیق یا ضربه به جدول می‌تواند زاویه‌های چرخ را تغییر دهد و تنظیم فرمان را به هم بزند.

آیا تنظیم فرمان می‌تواند مصرف سوخت را کاهش دهد؟

بله تنظیم صحیح فرمان باعث می‌شود چرخ‌ها به‌صورت هماهنگ عمل کنند و مقاومت غلتشی کمتری ایجاد شود که به کاهش مصرف سوخت کمک می‌کند.

چرا پس از تعویض جلوبندی نیاز به تنظیم فرمان داریم؟

تعویض قطعات جلوبندی می‌تواند موقعیت زوایای چرخ‌ها را تغییر دهد و برای جلوگیری از انحراف و سایش لاستیک‌ها، تنظیم فرمان ضروری است.

آیا دمای محیط می‌تواند روی تنظیم فرمان تأثیر بگذارد؟

بله تغییرات دما می‌تواند بر فشار باد لاستیک‌ها تأثیر بگذارد و این موضوع ممکن است تنظیم فرمان را به‌طور غیرمستقیم تحت تأثیر قرار دهد.

آیا تنظیم فرمان برای خودروهای چهارچرخ‌محرک (4WD) با خودروهای دیفرانسیل جلو یا عقب متفاوت است؟

بله خودروهای 4WD معمولاً به تنظیم دقیق‌تر و پیچیده‌تری نیاز دارند، زیرا تمامی چرخ‌ها در انتقال نیرو نقش دارند و هرگونه عدم تعادل می‌تواند پایداری خودرو را مختل کند.

آیا رانندگی در جاده‌های خاکی یا ناهموار باعث به‌هم‌خوردن تنظیم فرمان می‌شود؟

بله جاده‌های ناهموار و خاکی فشار زیادی به سیستم تعلیق وارد می‌کنند و ممکن است زوایای چرخ‌ها را تغییر دهند، که نیاز به بررسی و تنظیم مجدد فرمان ایجاد می‌کند.

آیا تنظیم فرمان می‌تواند به کاهش سر و صداهای غیرعادی در هنگام رانندگی کمک کند؟

بله برخی صداهای غیرعادی ممکن است ناشی از تماس نادرست لاستیک‌ها با سطح جاده به‌دلیل تنظیم نبودن فرمان باشد که با تنظیم صحیح این مشکل رفع می‌شود.
